Native CAD Viewer

Edgecam WorkXplore is het ideale gereedschap voor het direct weergeven en evalueren van 3D bestanden zonder dat er een 3D CAD pakket nodig is. De  intuïtieve, eenvoudige interface stelt nieuwe en ervaren gebruikers in staat ieder type 2D en 3D bestand te verkennen.

Edgecam WorkXplore stelt gebruikers in staat virtueel eenduidige prototypes of 3D modellen te bouwen uit bestanden van verschillende CAD applicaties. Gebruikers kunnen werken aan de model instellingen en verbeteringen aanbrengen voordat er tijd en energie wordt gestoken aan het creëren van een echt prototype..

Een breed scala aan CAD interfaces zijn beschikbaar: Catia V5, Catia V4, Unigraphics, Parasolid, Pro/E, SolidWorks, Solid Edge, Cadds, IGES, STEP, Unisurf, STL (binary and ASCII), VRML, ISO toolpaths, DXF, DWG, HPGL.

Edgecam WorkXplore is gemaakt voor de efficiënte import- en analyse van bestanden van alle soorten en maten, maar het is de snelheid waarmee het de grote 3D CAD-bestanden importeert die in het bijzonder indrukwekkend is, waarbij vaak minder dan de helft van de tijd nodig is om een bestand te openen in vergelijking met de oorspronkelijke CAD-applicatie.

De software slaat de native CAD-data op in zijn eigen lichtgewicht formaat waarmee gebruikers oppervlakten en volumes, diktes, afmetingen en hoeken en nog veel meer kunnen berekenen zonder dat de oorspronkelijke CAD-data nodig is. Dit lichtgewicht formaat kan gemakkelijk worden overgedragen naar andere projectleden via bijvoorbeeld e-mail.

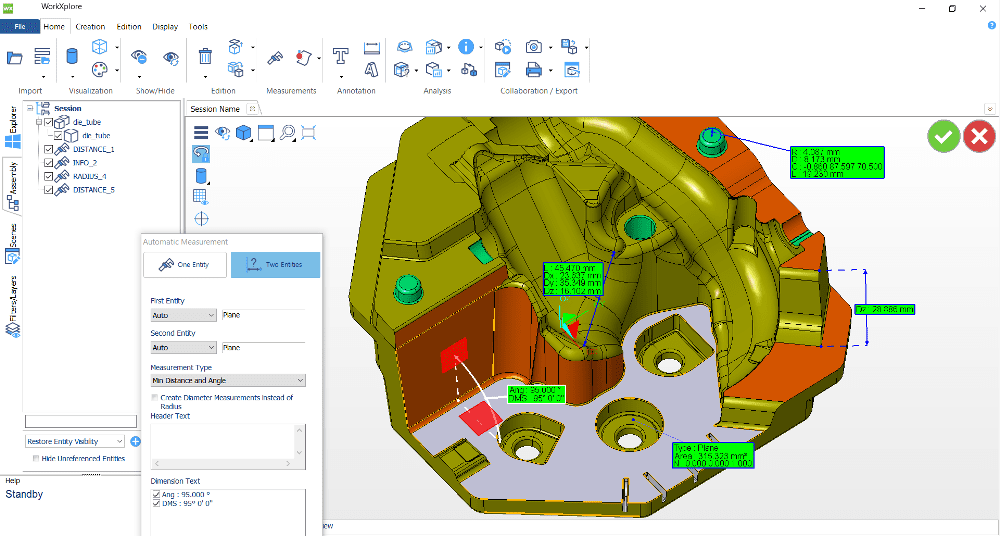

Afmetingen: Edgecam WorkXplore biedt een breed scala van 2D- en 3D-meetfuncties die zeer nauwkeurig zijn dankzij het hoge precisie B-rep 3D-model die wordt toegepast.

Zelfs beginnende CAD-gebruikers kunnen snel aan de slag met meetfuncties van de software en kunnen goede resultaten direct verkrijgen door gebruik te maken van de in de software vooraf gedefinieerde selectie modi (punten, 2D-entiteiten, vlakken, oppervlakken, etc).

Metingen kunnen automatisch toegevoegd worden als meet-entiteiten en kunnen worden verankerd aan karakteristieke punten van het onderdeel. Entiteit labels draaien automatisch mee om zo steeds zichtbaar te blijven op het scherm.

De edgecam WorkXplore specialistische meetfuncties stellen ervaren CAD-gebruikers in staat om punt clusters te herstellen van driedimensionale meetapparatuur of machine probes en om snel alle revisie gegevens ten opzichte van de oorspronkelijke CAD geometrie te controleren. De software maakt het ook mogelijk voor gebruikers om gemakkelijk controlepunt bestanden voor transmissie naar driedimensionale meetapparatuur of NC machines te genereren.

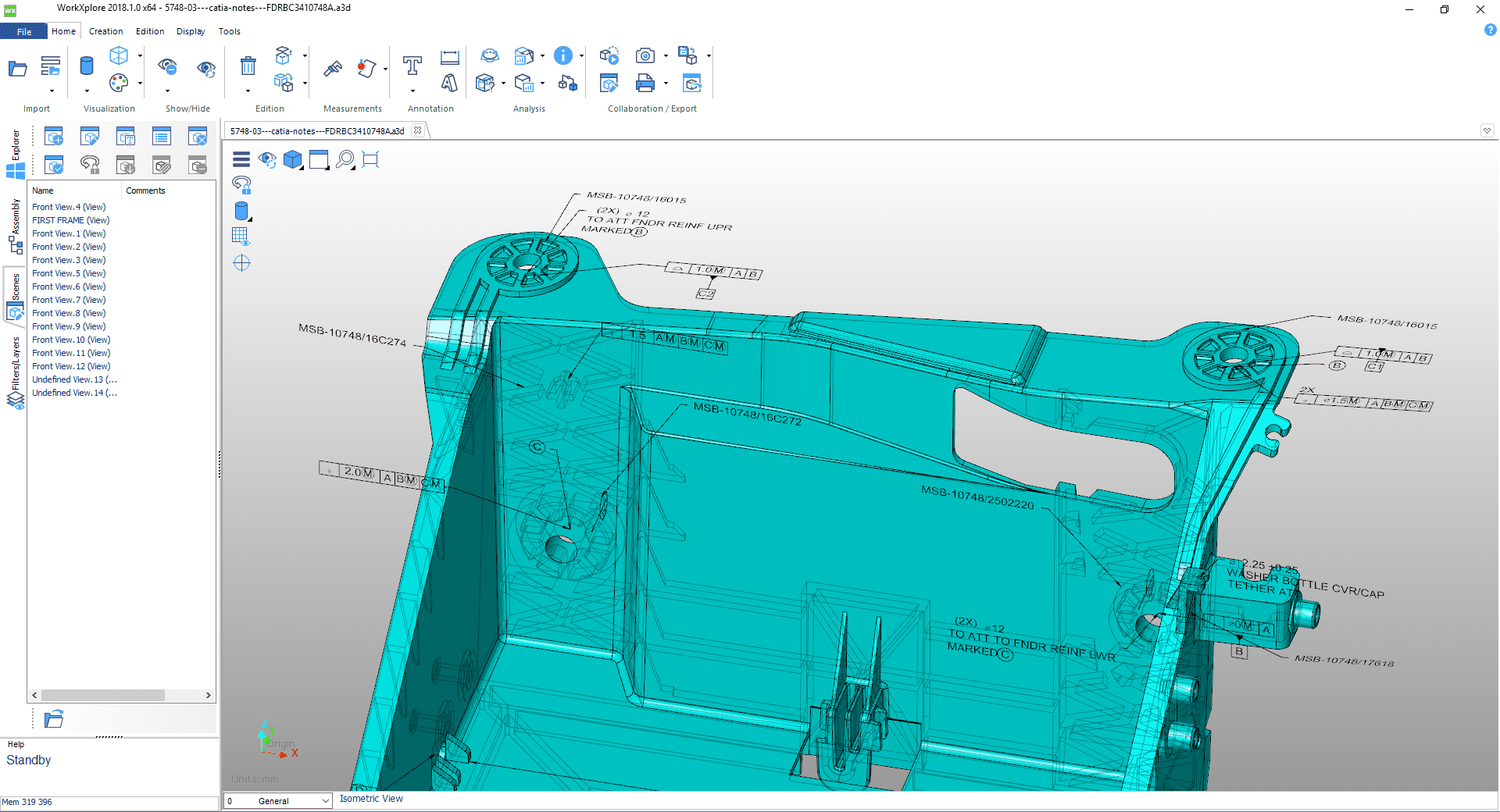

Aantekeningen: Edgecam WorkXplore biedt een breed scala aan aantekeningen functies. Gebruikers kunnen hun ideeën, opmerkingen, instructies en modificatie-verzoeken gemakkelijk en snel overbrengen.

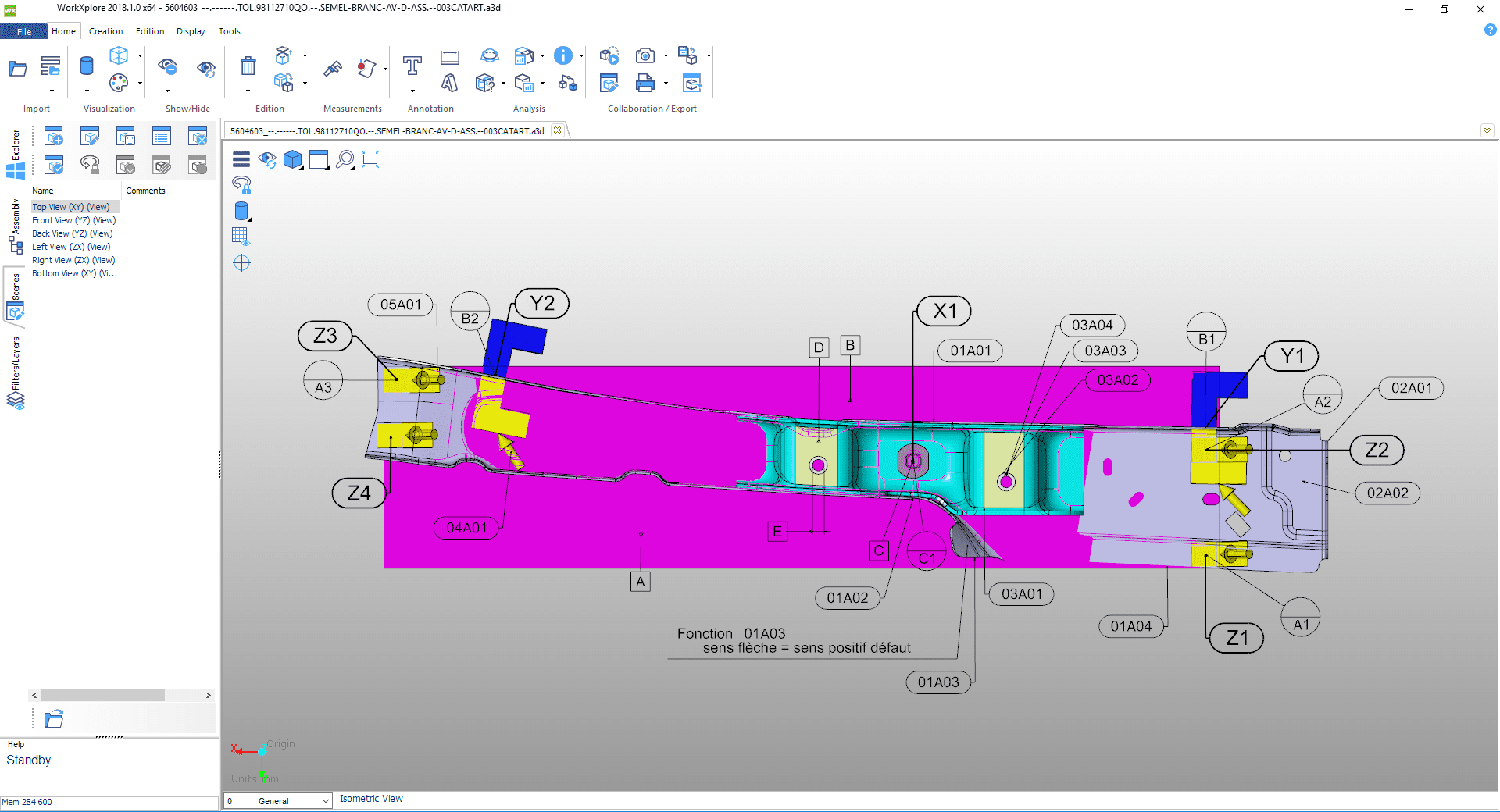

De behoefte aan 2D tekeningen is geminimaliseerd doordat gebruikers rechtstreeks dimensionale- en geometrische afmetingen en labels kunnen toevoegen aan het 3D-model.

Analyse: Edgecam WorkXplore wordt geleverd met een volledig assortiment aan gespecialiseerde analyse-instrumenten die gebruikt kunnen worden om citaten, diagnostiek, samenstelling notities of 3D-modellen voor  productie voorbereiding te maken.

Edgecam WorkXplore biedt ook een scala aan analyse functies die gewoonlijk alleen beschikbaar zijn bij duurdere CAD-oplossingen. Behalve uiterst snel en efficiënt (zelfs bij zeer grote modellen), zijn de functies van de software zeer eenvoudig te gebruiken en worden de resultaten weergegeven in kleur op het 3D-model. Met een enkele muisklik worden labels automatisch ingevoegd op oppervlakken en tonen nauwkeurige waarden als gevolg van diverse berekeningen.

Hoge snelheid dynamische snijden stelt gebruikers in staat om gemakkelijk en nauwkeurig het inwendige van een model of samenstelling te verkennen. Met de dynamische referentie regelaar kunnen gebruikers het sectievlak met de muis besturen d.m.v. rotatie en verschuiven of het volgen van een curve. De doorsnede kan zichtbaar gemaakt worden op het 3D-model of als een zelfstandig model worden opgeslagen en geëxporteerd via de DXF, DWG, etc interfaces.

Kromming- en vlak analyse is een waardevol instrument voor de gebruikers waardoor een snelle kosten- en productietijd evaluatie gemaakt kan worden. De kleuring van de te analyseren elementen gebeurd automatisch en gebruikers kunnen meetlabels met exacte waarden van de geselecteerde elementen plaatsen.

Het genereren van het omsluitende kader van een onderdeel of een samenstelling van onderdelen is direct en geeft informatie over de afmetingen, het volume en het gewicht van de geselecteerde elementen. Dit kan ook worden gebruikt om het optimale ruwmateriaal voor de productie te bepalen.

Nauwkeurige meetinformatie is zowel op voorwerpen als oppervlakken beschikbaar en maakt een snelle berekening van de volumes en gebieden mogelijk. Aanvullende informatie, zoals model naam, gewicht, aantal aanzichten, enz. is ook beschikbaar.

De berekening en weergave van schuine wanden en ondersnijdingen is erg snel, zelfs op zeer grote onderdelen. Edgecam WorkXplore kleurt automatisch wanden en ondersnijdingen volgens de mal demontage as. Schuine wand hoeken worden dynamisch weergegeven als de muis over de oppervlakken wordt gesleept en kunnen standaard in het 3D-model worden ingebracht.

Automatische 3D onderdeel vergelijking levert real-time 3D-grafische weergave van de verschillen tussen de twee versies. Wijzigingen zijn duidelijk herkenbaar door verschillende kleuren om onderscheid te maken tussen materiaal wat is toegevoegd en verwijderd.

Animatie: Edgecam WorkXplore voorziet in een volledig functionele animatie kernel zodat gebruikers exploded views of geanimeerde montage bewegingen kunnen genereren. Het opzetten van animaties wordt bereikt door simpelweg het uitvoeren van basisbewegingen zoals verschuiving, rotatie of het volgen van een volgcurve.

Interferentie Detectie: Dynamische botsing analyse functies kunnen tijdens animaties worden gebruikt voor het uitvoeren van real-time controle van de mechanische werking of procesbeheersing.

Gebruikers kunnen ook direct korte video’s genereren vanuit het animatie menu welke vervolgens aan klanten of andere projectleden kunnen worden getoond.

Documentatie: Met Edgecam WorkXplore kunnen gebruikers screen captures genereren en aan technische documenten en assemblage tekeningen toevoegen. In aanvulling op de traditionele screen capture functies heeft Edgecam WorkXplore een afbeelding database die gebruikers eenvoudig kunnen beheren ten behoeve van het distribueren van grote hoeveelheden afbeeldingen.

Publicatie: Edgecam WorkXplore stelt gebruikers in staat om hun CAD-modellen eenvoudig te delen over de gehele ontwerp- en productie-keten, met alle projectleden of het nu product managers zijn of de marketingafdeling, verkoop, productie consultants, klanten of leveranciers.

creëren van vooraf gedefinieerde scènes: Hoe hoog het CAD-software niveau ook is, het is belangrijk dat gebruikers in staat zijn om communicatie middelen te gebruiken die hun persoonlijke expertise vastlegt en in staat stelt dit door andere medewerkers te laten gebruiken.

Deze vooraf gedefinieerde scènes zijn daarvoor gemaakt en opgeslagen in de software. De configuratie, informatie en omstandigheden van deze scènes worden opgeslagen samen met de bijbehorende aantekeningen, afmetingen en labels. Gebruikers kunnen vervolgens eenvoudig navigeren van scherm naar scherm om de configuratie en de voorkeur van de maker van de schermen te vinden.

Export: Met Edgecam WorkXplore kunnen gebruikers snel standaard of native 3D-modellen omzetten via de beschikbare export interfaces (IGES, STL, VRML). B-rep modellen kunnen ook onder het IGES-formaat worden opgeslagen.

Samenwerken: Gebruikers hoeven zich niet langer zorgen te maken over het compatibiliteit formaat of welke software hun partners gebruiken. Edgecam WorkXplore stelt gebruikers in staat om 3D-onderdelen en samenstellingen te sturen aan onderaannemers, klanten of collega’s met behulp van een standalone, lichtgewicht toepassing die gemakkelijk bijvoorbeeld via het internet kan worden overgedragen.

De ontvanger kan het direct weergeven en werken op het 3D-model zonder dat de oorspronkelijke CAD data aanwezig is.

Bovendien kan ‘gebruikers toegangbescherming’ worden toegepast om ervoor te zorgen dat alleen de juiste mensen toegang tot de gegevens hebben.
