VERICUT verificatie
VERICUT verificatie maakt het detecteren van programma fouten en het verifieren van werkstuk nauwkeurigheid een fluitje van een cent.
Verificatie is de fundatie van de VERICUT productlijn en is noodzakelijk als basis voor de overige add-on modules. Superieure prestaties: VERICUT’s unieke algoritme levert snelle en nauwkeurige resultaten. De prestaties worden niet minder wanneer het aantal sneden toeneemt, VERICUT kan hierdoor NC-programma’s verwerken met miljoenen sneden en nagenoeg elke bewerkingsmethodiek.
De Verificatie licentie verifieert 3-assige frees en 2-assige draaibanken (inclusief meerdere opspanningen). De Multi-Axis module is nodig om botsingen tussen het gereedschap, ruwdeel en spanmiddel voor 4- & 5-assige positionering/indexatie bewegingen. Voeg Multi-Axis toe om botsingen te detecteren tijdens positionering en tijdens het materiaal verwijderen in 4- & 5-assige bewegingen bij frezen, boren,draaien en gecombineerde draai/frees bewerkingen.
Verificatie detecteert fouten zoals:
- Incorrecte of verkeerd geinterpreteerde tekeningen
- Onnauwkeurige NC-programma’s
- Foutieve gereedschapsbanen
- Aanvaringen in ijlgang
- Aanvaringen met spanmiddelen
- Aanvaringen met gereedschapsschacht en gereedschapshouder
- Fouten in CAD/CAM en in postprocessoren
Nauwkeurige Error detectie en rapportage
Met meer dan 2 decennia aan ontwikkeling is de error-detectie van VERICUT zeer nauwkeurig. Fouten worden weergegeven in een kleur naar keuze en een simpele klik op een foutmelding verwijst direct naar de bijbehorende regel in de NC-code. Alle foutmeldingen worden opgeslagen in een logfile. Het is mogelijk om VERICUT onbemand te laten uitvoeren in batch mode waarbij VERICUT bijvoorbeeld screenshots van foutmeldingen terug stuurt.
CNC besturing emulatie & G-code ondersteuning
VERICUT emuleert nauwkeurig de CNC besturing logica. Elke besturing in uw werkplaats kan nauwkeurig gesimuleerd worden voor verschillende typen machines, programma’s, werkstukken en functies. Er is in de meeste gevallen geen speciale programmeertaal nodig om een CNC besturing te kunnen simuleren.
|
|
CNC machines heden ten dage verwerken zeer complexe NC-programma’s. VERICUT is ontworpen door NC-programmeurs en professionals in NC simulatie en verificatie software. Door deze kennis en expertise is VERICUT een perfect gereedschap wanneer met meer-assige machines, complexe NC-code en/of geavanceerde bewerkingstechnieken wordt gewerkt.
De VERICUT besturingen kunnen geheel naar de specificaties van de machine worden aangepast. De G-code karakters en nummers worden gedefinieerd in een overzichtelijke “word/address” format en vervolgens geconfigureerd om CGTech actiemacro’s te gebruiken welke de functie van de “word/address” simuleren. De besturingslogica ondersteund ook conditie checks welke het gedrag van een “word/address” kunnen beinvloeden.
VERICUT is ontworpen om geavanceerde besturingsfuncties te ondersteunen zoals:
- Look-ahead
- 3D radius compensatie
- Verwisselbare koppen
- Onderprogramma’s
- Parametrische NC-programma’s
- Tasten
Model analyse
De verificatie module maakt het mogelijk om geometrie van het bewerkte werkstuk te bekijken en analyseren. Het is mogelijk om in en uit te zoomen, roteren en in meerdere vlakken doorsneden te maken, hierdoor kunnen delen van het werkstuk geanalyseerd worden die anders niet zichtbaar zouden zijn (bijvoorbeeld of 2 gaten elkaar in het werkstuk kruisen).

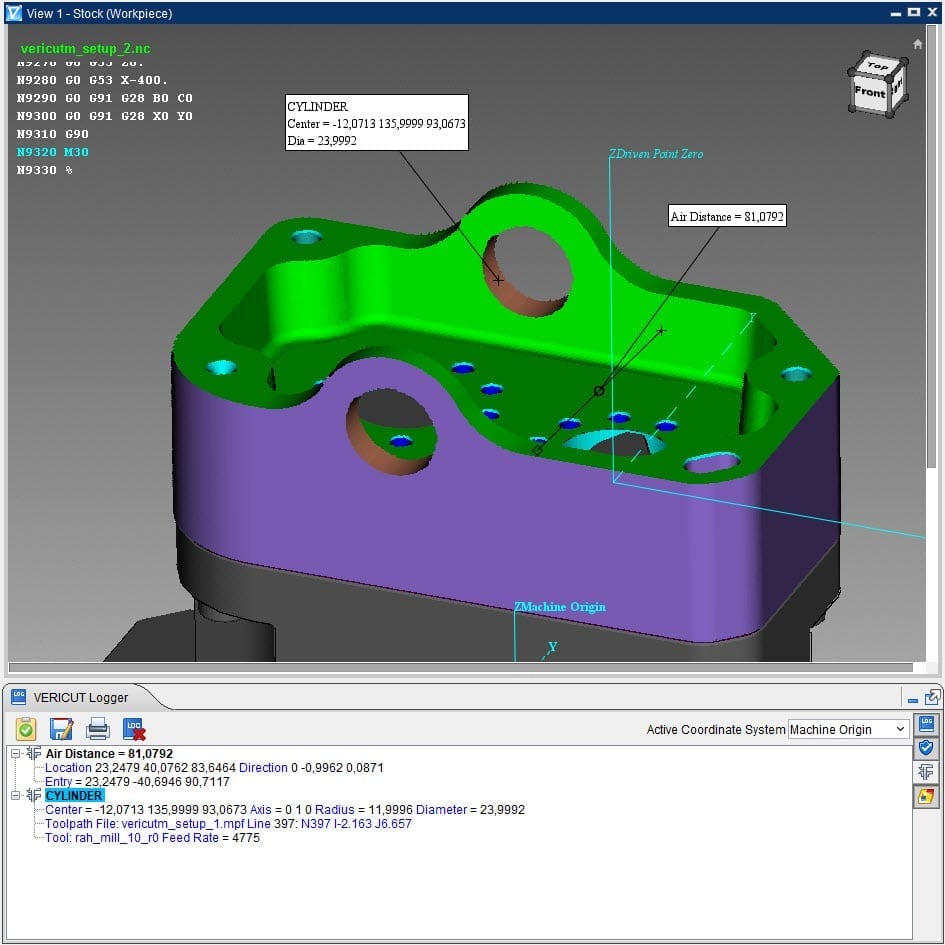

Met X-CaliperTM kan de dikte, volume, diepte, breedte, afstanden, hoeken, gat diameters, hoekradii, damhoogte en vele andere andere maten gemeten worden.
Converteer NC-data
De verificatie module is ook een krachtige omgekeerde postprocessor. Door NC programma’s om te zetten naar APT of andere NC formaten kan kostbare tijd bespaard worden door verouderde of incompatibele NC-programma’s te hergebruiken.

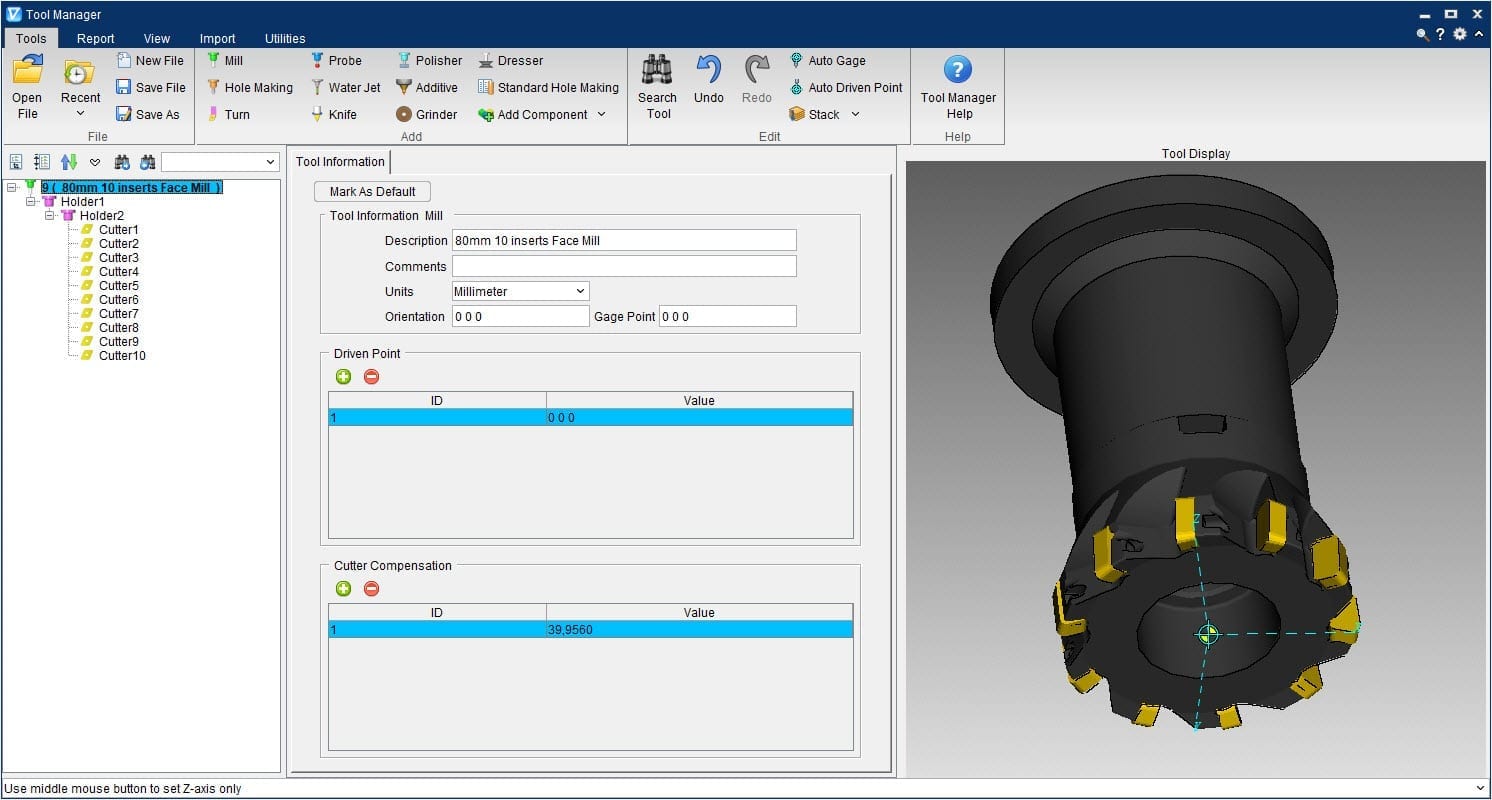

Ruwdeel definieren & Gereedschappen simuleren
Het is mogelijk om ruwdelen te definieren in VERICUT of ze te importeren vanuit een CAD-systeem. VERICUT ondersteund meerdere snijkanten tegelijkertijd. Houders kunnen gemarkeerd worden als niet snijdend waardoor botsingscontrole mogelijk is. VERICUT ondersteunt alle vormen gereedschappen alsmede ook niet centrumsnijdende gereedschappen waardoor ieder gereedschap gebruikt kan worden zonder bang te hoeven zijn voor scrapped werkstukken of beschadigde gereedschappen door een te steile inzakhoek.
