EDGECAM Mill/Turn

Het gebruik van losse koppen, meedraaiende steunpunten, subspindels en dubbele revolvers, samen met C-as-, CY-as- en B-asfunctionaliteit, is standaard op de huidige multi-task machinegereedschappen. In deze botsingsrijke omgeving wordt het programmeren van deze machines eenvoudig en veilig gemaakt door gebruik te maken van de combinaties van draaien en frezen binnen één omgeving van EDGECAM, inclusief simultaan 4- en 5-assig frezen en simulatie.

Mill/Turn Simulatie

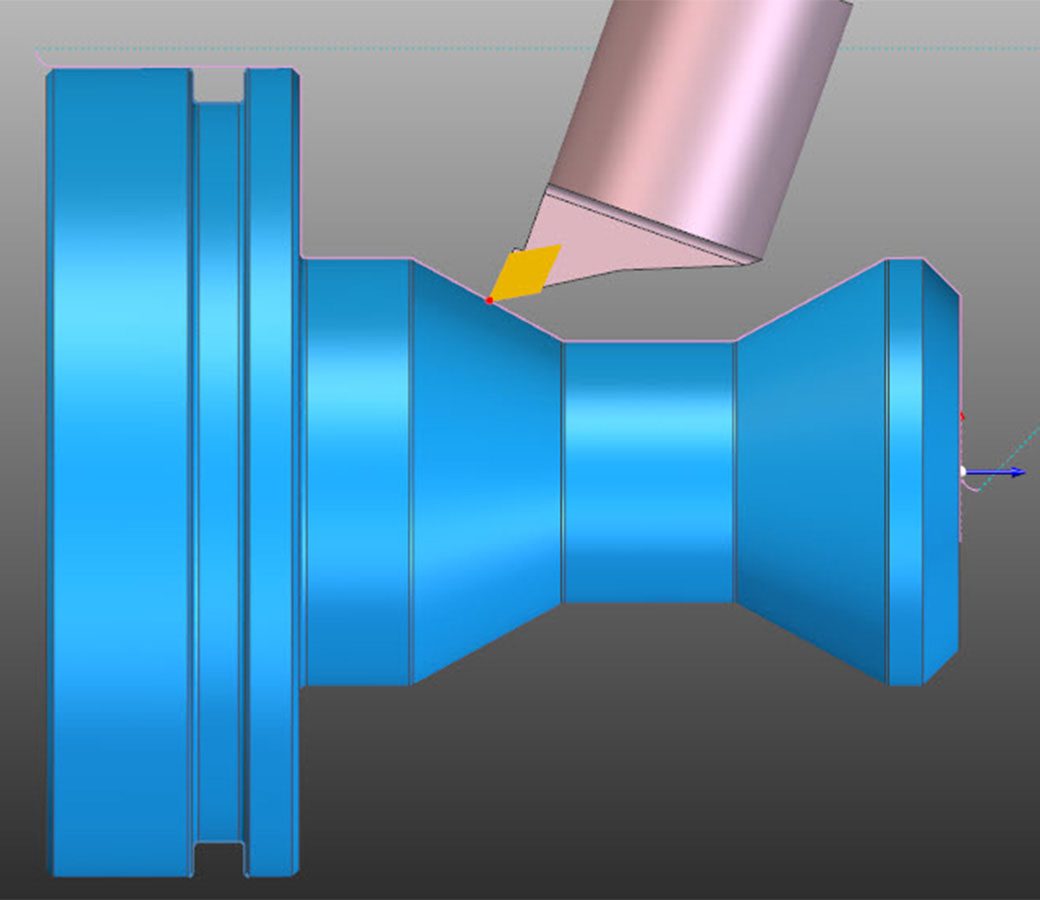

EDGECAM biedt een volledig kinematisch simulatiepakket dat alle bewerkingscycli en bewegingen ondersteunt, inclusief een volledige grafische weergave van de machine, losse koppen en meedraaiende steunen. Dit geeft maximale zekerheid doordat het werkstuk volledig wordt getest voordat het de machine bereikt.

De krachtige simulator beschikt over volledige botsingsdetectie en diverse weergaveopties, waardoor de gebruiker volledige controle heeft over elk aspect van de simulatie. Tijdens de simulatie wordt duidelijke feedback gegeven over de uitgevoerde commando’s en eventuele programmaonderdelen die problemen kunnen veroorzaken.

Daarnaast maken vergelijkingstools het mogelijk om te verifiëren dat het werkstuk correct wordt bewerkt voordat de CNC-code naar de machine wordt gegenereerd.

4/5 assig simultaanfrezen

Mill/Turn en 4- & 5-assig bewerken

Mill/Turn-machines bieden een hoge mate van flexibiliteit en functionaliteit die niet beschikbaar is in andere machineconfiguraties. Veel van deze machines zijn uitgerust met meerdere assen, boven- en onderrevolvers, CYB-functionaliteit en subspindels.

EDGECAM maakt gebruik van de nieuwste snijtechnologieën en machinecycli en ondersteunt daarmee 4- en 5-assig simultaan frezen. Voor veel industrieën is dit een onmisbare functionaliteit geworden binnen moderne Mill/Turn-bewerkingen.

Met een uitgebreid aanbod aan 4- en 5-assige bewerkingen biedt EDGECAM maximale controle binnen de bewerkingscycli, terwijl de geavanceerde 5-assige opties nog meer mogelijkheden creëren.

Door de toevoeging van simultaan 4- en 5-assig frezen wordt de simulatie van machines en opspanningen eenvoudiger, zelfs voor ervaren productie-engineers.

Kenmerken:

Axiaal frezen
Deze modus maakt het mogelijk om freestoepassingen uit te voeren met gebruik van de C-as, waarbij rotatieopties programmeren langs de Z-as ondersteunen.

Radiaal frezen
Maakt bewerkingen rond de diameter van het werkstuk mogelijk, waardoor flexibiliteit ontstaat om eerst te draaien en vervolgens gefreesde features toe te voegen met aangedreven gereedschap.

Y-as frezen
Y-as functionaliteit geeft meer controle over het genereren van gereedschapspaden en CNC-code. EDGECAM ondersteunt vlakwisseling waar beschikbaar op de machine en minimaliseert de code-output door arcs waar mogelijk automatisch te genereren.

B-as ondersteuning in Mill/Turn-omgevingen

In een Mill/Turn-omgeving ondersteunt EDGECAM volledig het gebruik van B-as kopbewerkingen, zowel op enkelspindel- als subspindelmachines.

EDGECAM voor B-as draaibanken biedt de volgende kernfunctionaliteiten:

B-as positionering op de bovenrevolver, waardoor complexere en nauwkeurigere benaderingen van Mill/Turn-onderdelen mogelijk worden. Dit geeft engineers meer flexibiliteit bij het programmeren van complexe werkstukken.

De B-as kan onder verschillende hoeken worden gepositioneerd, waardoor een breed scala aan freesbewerkingen mogelijk is voor features zoals vlakken, pockets en gaten.

B-as bewerking op zowel de hoofd- als subspindel verhoogt de productiviteit en zorgt voor optimale machinebenutting. Deze functionaliteiten worden bovendien ondersteund door de volledige kinematische simulator met botsingsdetectie, ook bij 4- en 5-assig simultaan bewerken. Dit levert nauwkeurige feedback op van het bewerkingsproces vóór vrijgave naar de machine.

Vier-assig draaien en turret-synchronisatie

De vier-assige draaifunctie in EDGECAM biedt aanzienlijke voordelen en mogelijkheden die op machinebesturingen niet altijd eenvoudig te realiseren zijn. Dankzij geavanceerde programmeertechnieken is het mogelijk om meerdere revolvers gelijktijdig te gebruiken binnen de Mill/Turn-programmeeromgeving. Hierdoor kunnen twee vaste snijgereedschappen in dezelfde cyclus worden ingezet met behulp van diverse vier-assige commando’s uit het Cycles-menu.

EDGECAM ondersteunt zowel boven- als onderrevolverconfiguraties en biedt uitgebreide simulatie van deze opstellingen, inclusief geavanceerde functies zoals:

Gespiegeld draaien
EDGECAM kan revolverbewegingen genereren die gespiegeld zijn ten opzichte van een vlak op de Z-as. Hierbij worden gereedschapspaden aan de tegenoverliggende zijde van het Z-vlak weergegeven. Deze krachtige cyclus maakt het mogelijk om parallel bewerkingen uit te voeren, zoals het gelijktijdig inzetten van een rechts- en linkshandig gereedschap voor bijvoorbeeld ruw- en achterdraaien. Ook turret-synchronisatie wordt hierbij ondersteund waar nodig.

Gebalanceerd draaien
Bij gebalanceerde cycli werken de boven- en onderrevolver tegengesteld ten opzichte van de Z-as. Deze cycli beschikken over een extra parameter, de Z-lead. Met deze instelling kan de actieve revolver vóór de andere snijden op basis van een ingestelde afstand, wat resulteert in een hogere materiaalafname en een efficiënter verspaningsproces. Deze cyclus wordt automatisch gesynchroniseerd voor optimale prestaties.

Gesynchroniseerde revolvers
Een belangrijke functie voor engineers is de synchronisatie tussen boven- en onderrevolvers. EDGECAM ondersteunt dit volledig en maakt gebruik van wait-commando’s om de coördinatie tussen beide revolvers eenvoudig en betrouwbaar te beheren wanneer ze onafhankelijk worden ingezet.

De synchronisatiefunctie is essentieel voor start- en stopprocedures van boven- en onderrevolvers en draagt bij aan maximale efficiëntie binnen de cyclus. EDGECAM visualiseert deze processen duidelijk binnen de bewerkingsvolgorde, waarbij niet-productieve tijd inzichtelijk wordt weergegeven in de tijdlijn van de simulatie.
