Wire EDM

Met meer dan 30 jaar toewijding aan de draad-EDM-community wordt ESPRIT algemeen erkend als marktleider in CAM voor draad-EDM. Decennia van samenwerking hebben geleid tot innovatieve oplossingen die zijn geoptimaliseerd voor individuele draad-EDM-merken en machines.

  • Oplossingen geoptimaliseerd voor individuele draad-EDM-merken en machines
  • Expert-systemen die bewezen, machinespecifieke kennis van snijomstandigheden toepassen
  • Fabrieksmatig ontwikkelde postprocessors die foutloze G-code leveren

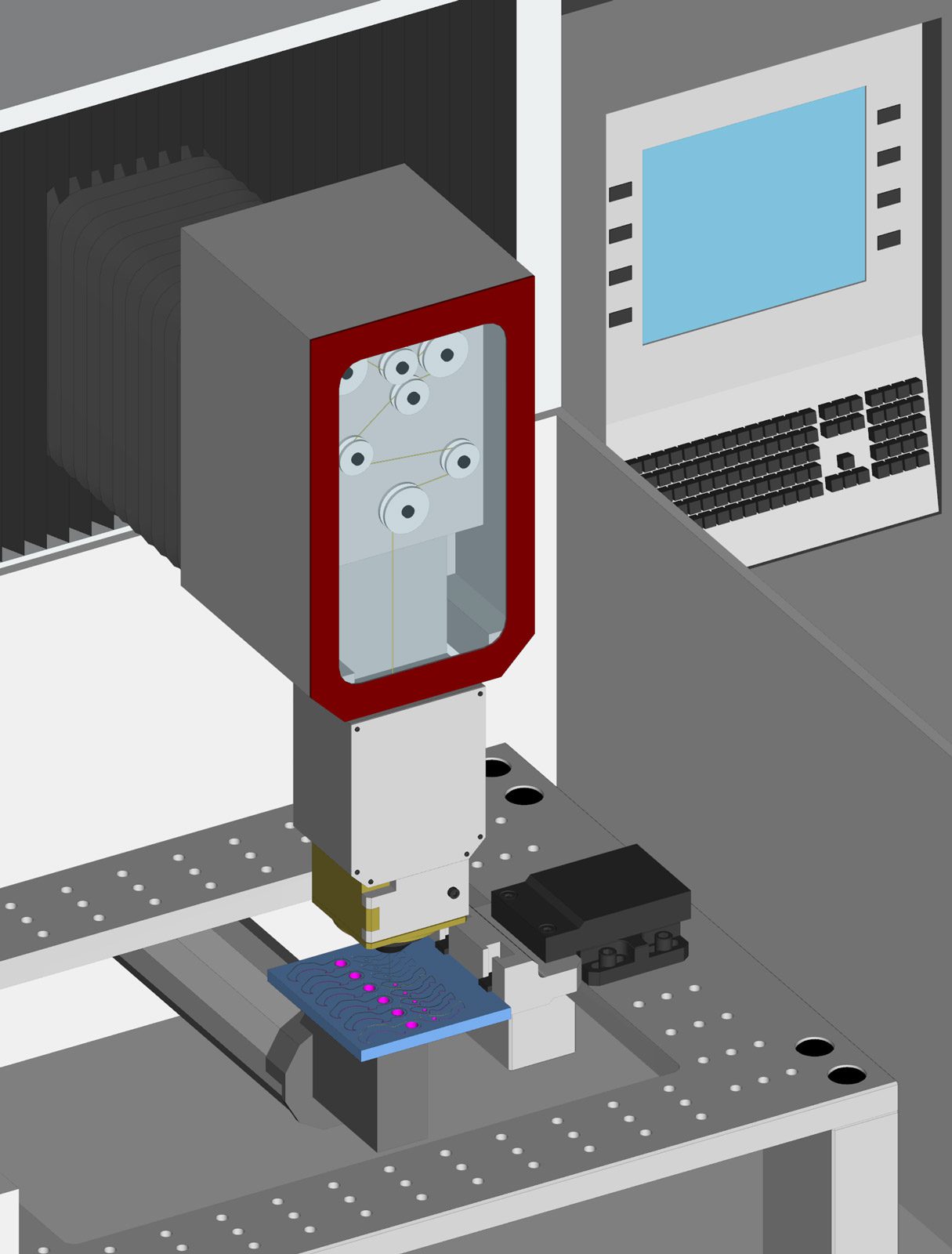

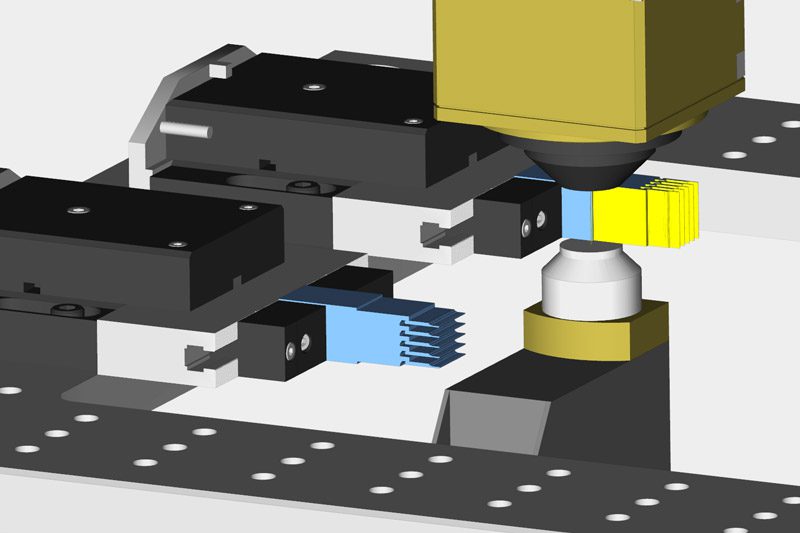

Universele bewerking

Met de universele bewerkingscycli is ESPRIT de juiste keuze voor alle draad-EDM-programmering, waaronder matrijzen en stempels voor de gereedschaps- en matrijzenindustrie, caviteiten en inzetstukken voor matrijzenbouw, medische componenten en algemene mechanische onderdelen. Deze bewerkingscycli bieden all-in-one ondersteuning voor het volledige EDM-proces, inclusief draad- en tankbesturing, ruwsnijden, tab- en slug-verwerking en nabewerkingssneden (skim cuts).

All-in-one ondersteuning voor het volledige EDM-proces

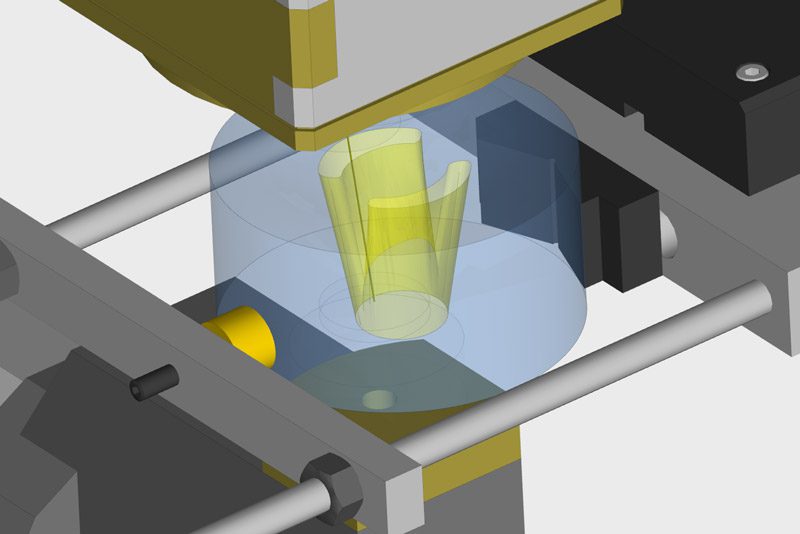

Contourbewerking

Contourbewerking is de meest flexibele en meest gebruikte cyclus. Het biedt recht snijden, taps snijden en onderdelen met land en reliëf. Dankzij geavanceerde conische programmering bewerkt deze cyclus automatisch geometrie met complexe taperovergangen en hoekstijlen (conisch, cilindrisch en geprogrammeerde radii). De 4-assige contourcyclus gebruikt twee gesynchroniseerde profielen: een bovenste UV-profiel en een onderste XY-profiel. Synchronisatiepunten geven controle over de exacte geometrie en oppervlakken die door het bewerkingsproces worden geproduceerd.

  • 2-assig, land en reliëf, en taps snijden
  • Geavanceerde conische programmering
  • 4-assige gesynchroniseerde profielen: XY en UV

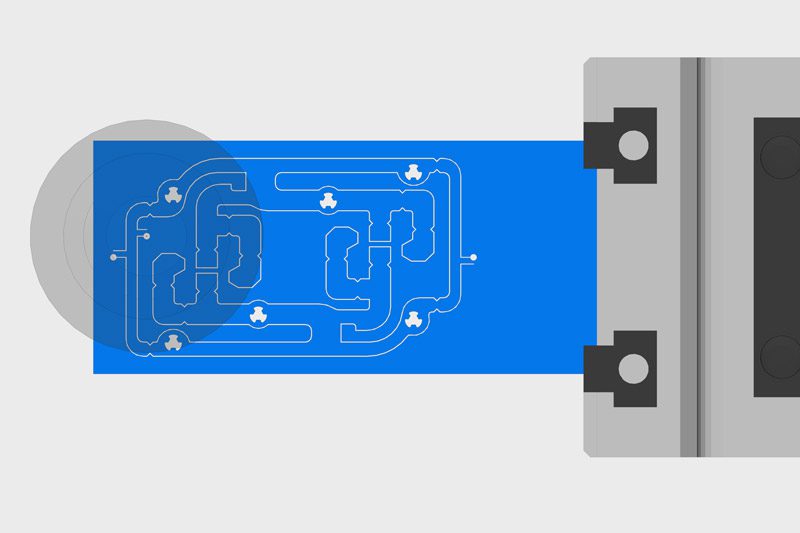

Pocketing, no-core snijden

Wanneer een slug te klein of te complex is om eenvoudig te verwijderen, wordt de no-core pocketcyclus gebruikt om het materiaal binnen een bepaalde caviteit te verwijderen zonder een slug te creëren. No-core pocketing is beschikbaar voor 2-assige en 4-assige draad-EDM met verschillende bewerkingspatronen om materiaal efficiënt te verwijderen in vrijwel elke vorm.

ESPRIT herkent en bewerkt automatisch alleen de slug, wat draadbreuk voorkomt en de bewerkingstijd minimaliseert.

  • Slugloze pocketing in 2- en 4-assige bewerking
  • Patronen om materiaal efficiënt uit elke vorm te verwijderen

Machine-geoptimaliseerde programmering

Als machine-geoptimaliseerd CAM-systeem biedt ESPRIT oplossingen die individueel zijn afgestemd op elk draad-EDM-machinemodel. Met ESPRIT ga je snel en met vertrouwen van ontwerp naar eindproduct, terwijl je programmeer- en insteltijd, cyclustijden en operatorbegeleiding vermindert.

  • Machine-geoptimaliseerde, foutloze G-code

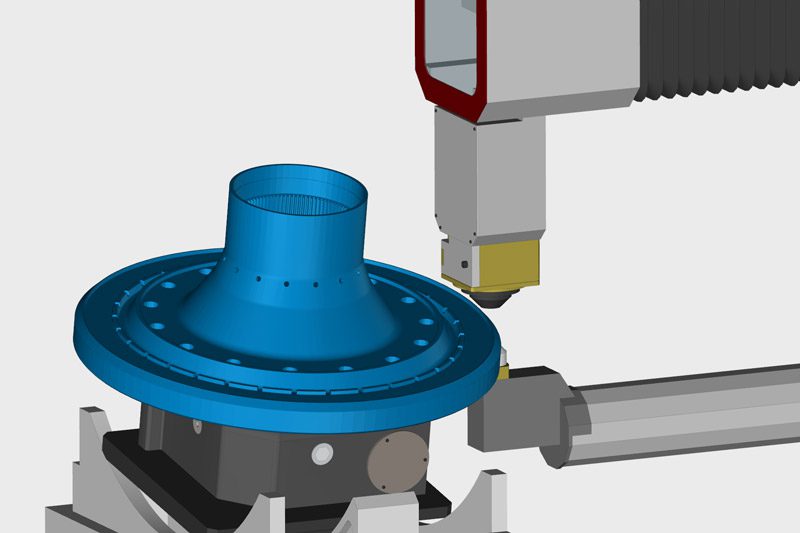

Geavanceerde EDM-strategieën

De pocket- en contourcycli van ESPRIT bieden uitgebreide controle over de snijpaden om de vereiste onderdeelkwaliteit te leveren, terwijl de snijtijd wordt geminimaliseerd en draadbreuk wordt voorkomen. Dit omvat toepassingsspecifieke functionaliteit voor stempels en matrijzen, matrijsinzetstukken, land- en tapsnijden en slugbeheer.

Andere geavanceerde functies zijn onder meer het toevoegen van reliëfs en speciale bewegingen voor scherpe interne en externe hoeken, instap- en uitstaptechnieken die zichtlijnen elimineren en automatisch afronden van hoeken.

Om de cyclustijd te verbeteren bij meerdere sneden, laat ESPRIT de snijrichting per snede afwisselen in plaats van de draad telkens terug te brengen naar het startpunt.

  • Minimaliseren van snijtijd en voorkomen van draadbreuk
  • Toepassingsspecifieke functies voor stempels, matrijzen, inzetstukken, land- en tapsnijden en slugbeheer

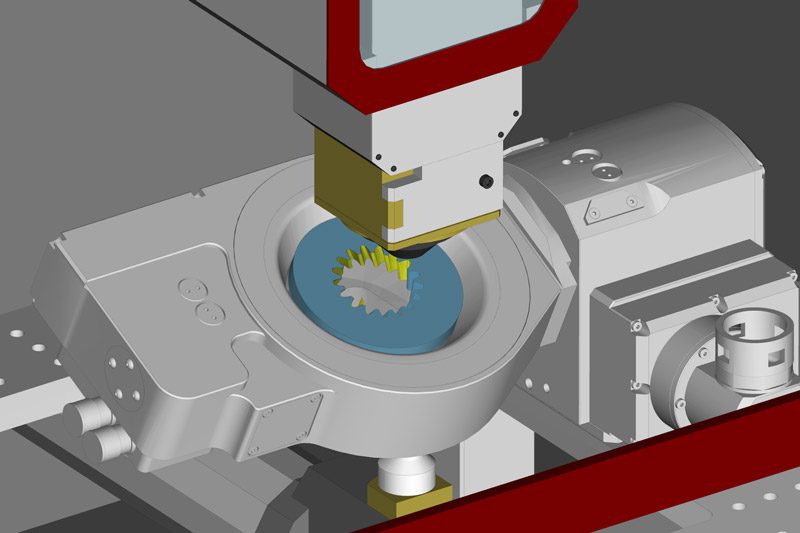

Roterende EDM

Het toevoegen van een rotatie-as aan een draad-EDM maakt het mogelijk om meerzijdige onderdelen in één opstelling te bewerken. Een rotatie-as vergroot ook de variatie aan vormen die kunnen worden gesneden doordat de machine lineaire en roterende bewegingen kan combineren.

ESPRIT ondersteunt indexeren, draaien en simultaan snijden voor alle EDM-machines met rotatiemogelijkheden.

Er zijn drie soorten rotatiefunctionaliteit beschikbaar:

  • Turn-then-burn (het werkstuk positioneren vóór het snijden)
  • Turn-while-burn (het werkstuk roteren tijdens het snijden)
  • EDM-draaien (het werkstuk als een draaibank laten roteren tijdens het snijden)

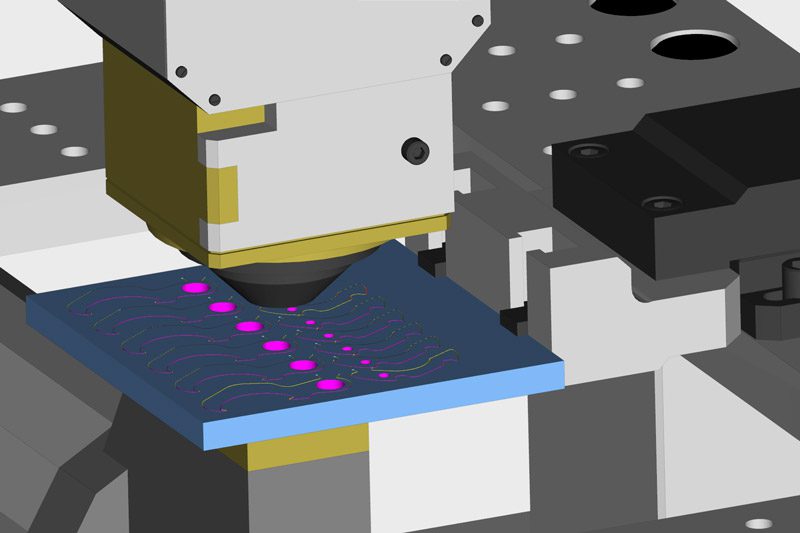

Onbemande bewerking

Met G-codeprogramma’s die minimale operatorcontrole vereisen, kunnen draad-EDM-machines langdurig onbemand draaien. Hiervoor classificeert ESPRIT de bewerkingen in ruwen, nasnijden en afsnijden, en optimaliseert vervolgens de volgorde van deze bewerkingen over meerdere features en werkstukken.

Slugbeheer, pocketing met slugloze bewerking en extra tabs voor grotere werkstukken verminderen verder de noodzaak voor operatorinterventie.

  • Ruwen, nasnijden en afsnijden geoptimaliseerd over meerdere features en werkstukken
  • Slugbeheer met slugloze bewerking
  • Extra tabs voor grotere werkstukken

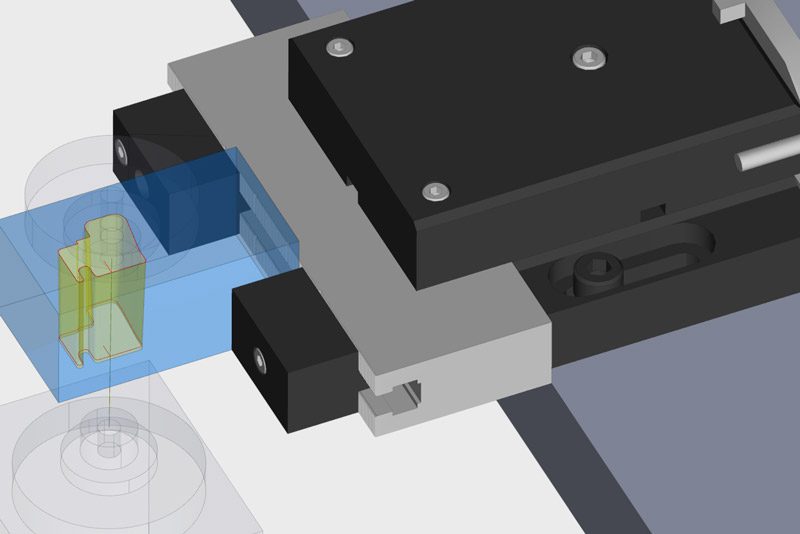

Model-gedreven EDM

Om het programmeerproces drastisch te vereenvoudigen, haalt model-gedreven bewerking automatisch informatie rechtstreeks uit de originele onderdeelgeometrie om een bewerkbare feature te creëren.

Deze informatie omvat onder andere de startlocatie van de draad, het startpunt op het profiel, snijrichting, taperhoeken, de hoogte van landzones, hoekstijlen en optioneel 4-assige synchronisatie.

De resulterende features bevatten alle geometrische informatie die nodig is om contour- en pocketcycli aan te sturen, met automatische classificatie van onderdelen die 2-assig of 4-assig bewerkt moeten worden.

  • Draadpad direct uit het CAD-model
  • Automatische classificatie van 2- versus 4-assige onderdelen

SolidWire-cycli

Contourbewerking, 2-assig met geavanceerde conics
Biedt afzonderlijke ruw- en skimstrategieën voor taps en rechte wanden. Tussen sneden door verzorgt ESPRIT automatisch alle benodigde draad-snijden en draad-inrijg instructies.

Pocketing, 2-assig no-core
Wanneer de grootte of vorm van een caviteit het lastig maakt om slugs efficiënt te verwijderen, wordt al het materiaal in de caviteit geërodeerd zonder slugvorming.

4-assige contourbewerking
Erosie-gestuurd met onafhankelijke bovenste (UV) en onderste (XY) profielen, inclusief synchronisatiepunten tijdens het snijden, met ruwen, tabbeheer en optionele skim-sneden.

4-assige no-core pocketing
Met een 2-assig pad om het grootste verwijderbare deel als slug te snijden, gevolgd door 4-assige no-core bewegingen voor resterend materiaal; of een volledig 4-assig no-core pocketproces zonder slugvorming.

Roterende EDM (extra functies)

Turn-then-burn (indexeren): contouren of pocketen met vaste rotatiehoek
Turn-while-burn: continu roteren tijdens het snijden
Spin and burn: vergelijkbaar met draaien op een draaibank, waarbij materiaal wordt verwijderd terwijl het werkstuk roteert
Turn facing: ruwen met indexhoeken gevolgd door contouren voor afwerking en eenvoudige materiaalterugwinning
Turn contouring: afwerking waarbij het werkstuk roteert tijdens 2-assig contouren

EDM-boren (Hole Popper)

Boren met een elektrode voor het nauwkeurig maken van kleine gaten.

Handmatige EDM

Creëert een draad-EDM-operatie met snelle en/of voedende bewegingen langs handmatig geselecteerde geometrie.

Optionele gespecialiseerde modules

Gear Generator
CAM Generator
