Postprocessor test, implementatie & volledige machinesimulatie
Postprocessors worden deels op locatie bij de klant ontwikkeld om zodoende de ‘know how’ van de klant in de postprocessor te verwerken.
Verder worden o.a. gereedschapbladen in samenspraak met de klant van de correcte lay-out voorzien.
Het is tijdens de implementatie van groot belang dat er een kundig iemand op het gebied van de ISO programmering van de cnc machine(s) aanwezig is, zodat onze application engineer zijn technische vragen kan stellen. (bij Heidenhain is ISO kennis niet vereist).
Met de ISO programmering bedoelen wij de code op basis van G- en M codes. (bijvoorbeeld Fanuc besturing).
Bijvoorbeeld Mazak heeft een ‘eigen’ programmeer omgeving; de nc-code hiervan is niet geschikt om een postprocessor voor te maken. Dit wordt altijd ISO code !
Postprocessors zijn inclusief bezoek van een applicatie engineer t.b.v. het testen en implementeren van de postprocessors op uw machine en systeem.

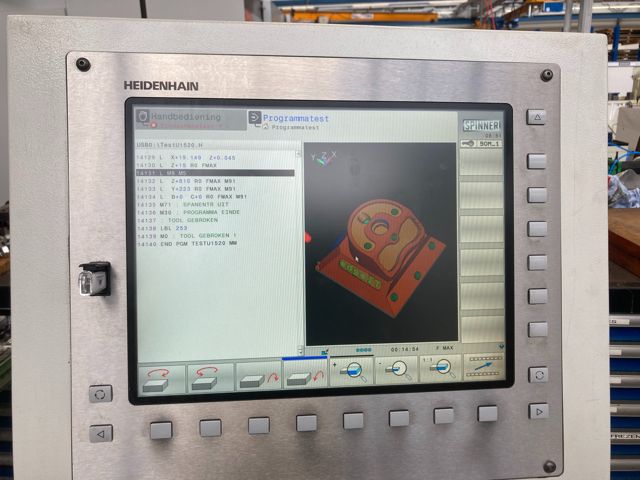

Postprocessors worden uitgerust (indien gewenst) met een 3D machinemodel t.b.v. reele machinesimulatie en verificatie.

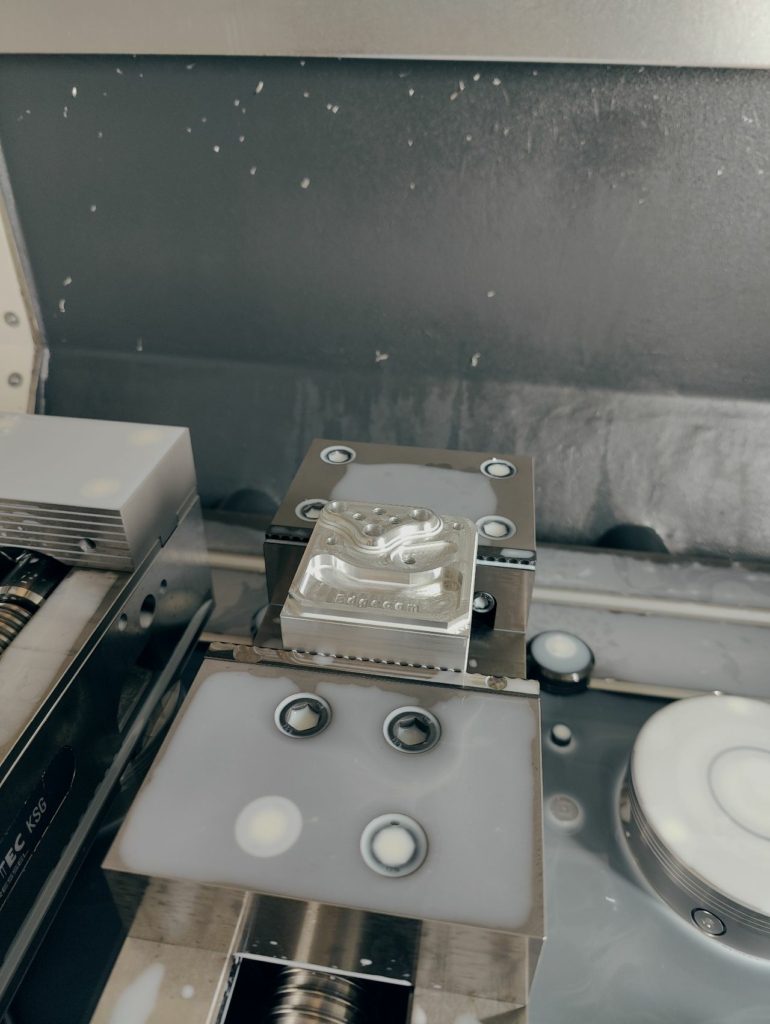

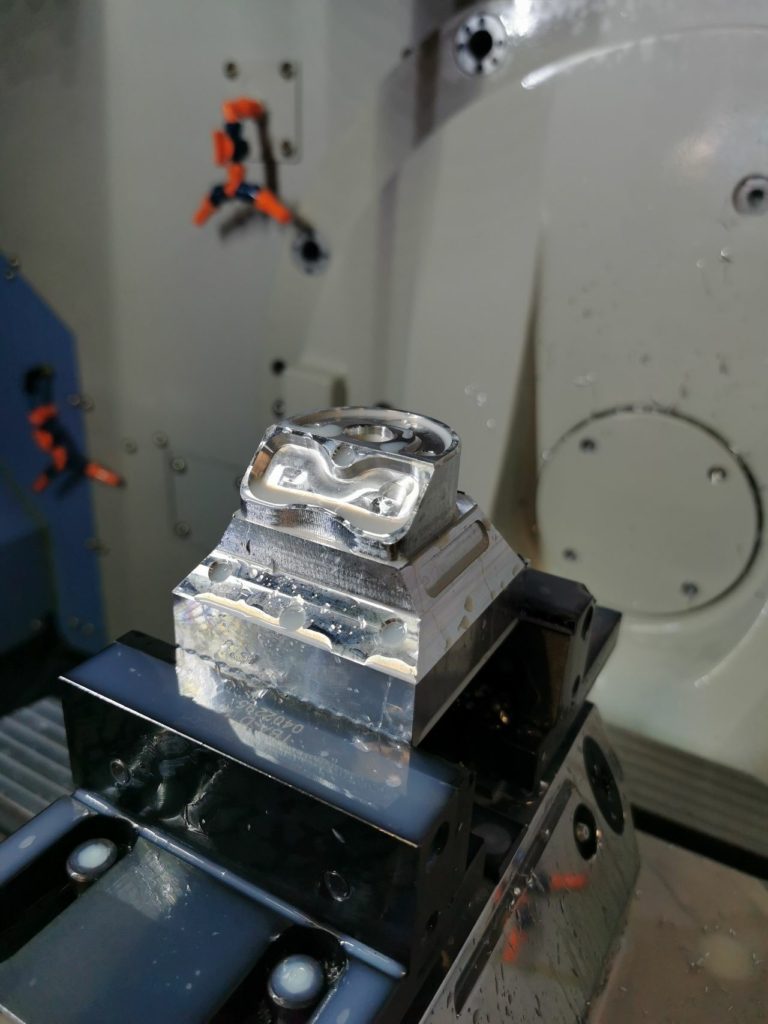

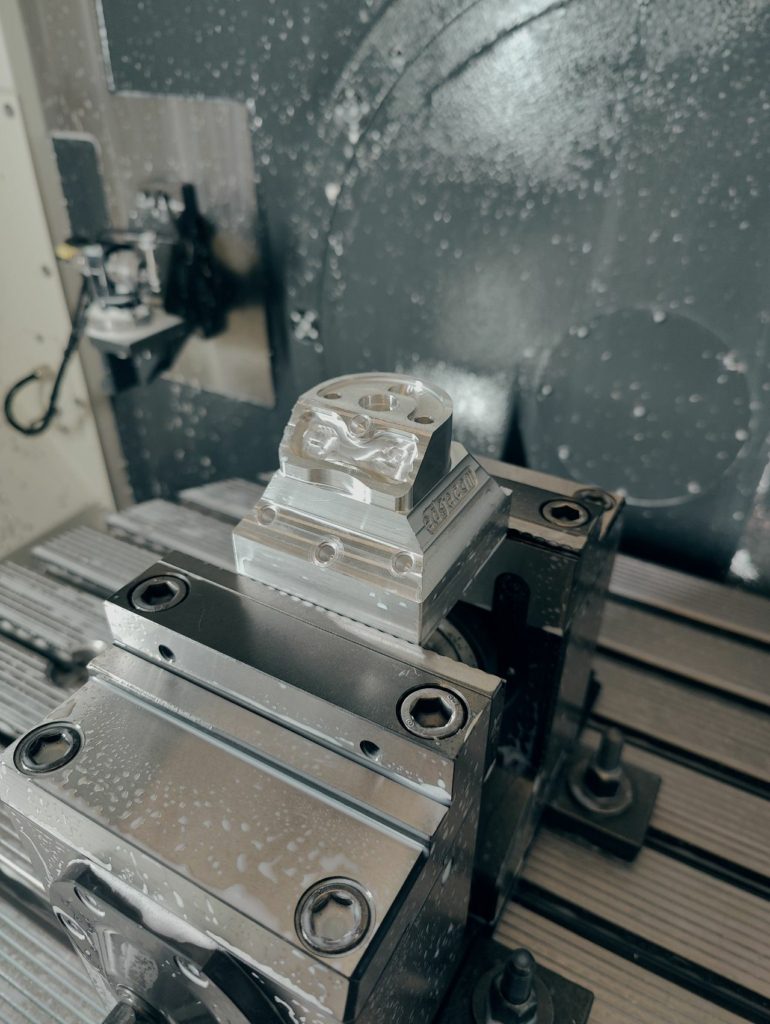

De postprocessors worden altijd opgeleverd met een afnametest aan de machine.
Het is belangrijk dat die dag de machine klaar staat met de opgegegeven gereedschappen en het uitgangsmateriaal.
Afhankelijk van de configuratie van de machine hoort daarbij een bepaald afnameproduct.
Is deze informatie onduidelijk, neem dan contact op met ons zodat we samen even kunnen kijken welk afnameproduct het beste past op uw machine.
Indien er geen geschikt afnameprodukt voor uw machine bij staat, neemt u dan vroegtijdig contact met ons op. We kunnen dan van te voren een geschikt afnameprodukt ontwikkelen.
Kies de machineconfiguratie die u heeft en download het bijbehorende instelblad.
Frezen
- 3 assig frezen 70×70 mm
- 3 assig frezen 100×100 mm
- 4 assig frezen met A-as bed (XYZ-A)
- 4 assig frezen met A-as links
- 4 assig frezen met A-as rechts
- 4 assig frezen voor een horizontale machine
- 5 assig frezen voor een index in de kop (B) en tafel (A) 100×100 mm
- 5 assig frezen voor een index in de kop (B) en tafel (A) 100 mm rond
- 5 assig frezen voor indexeren met dubbele kop verdaaiing (XYC-BC)
- 5 assig frezen voor twee rotatie assen in de tafel (XYZ -AC of XYZ-BC) 70×70 mm
- 5 assig frezen voor twee rotatie assen in de tafel (XYZ -AC of XYZ-BC) 150×150 mm
- 5 assig frezen met draai mogelijkheden

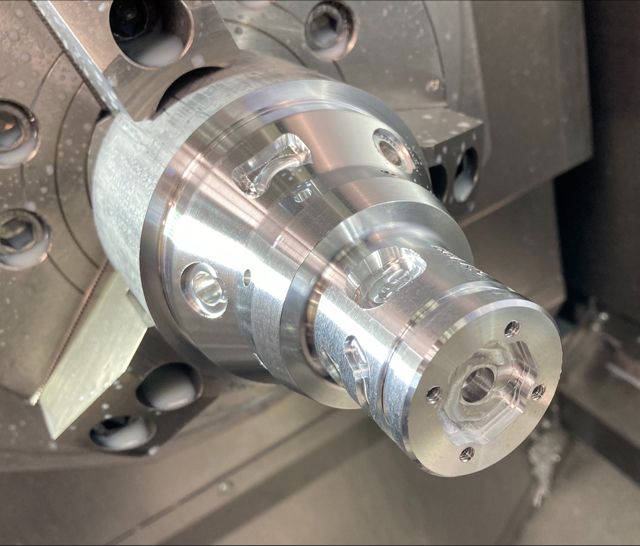

Draai-frezen
- draaien (XZ)
- draaien met C-as (XZ-C) ruwdeel diameter 50 mm
- draaien met C-as (XZ-C) ruwdeel diameter 100 mm
- draaien met C en Yas (XZ-CY) ruwdeel diameter 50 mm
- draaien met C en Yas (XZ-CY) ruwdeel diameter 100 mm
- draaien met C-as en subspindle (XZ-C2) diameter 30 mm
- draaien met C-as en subspindle (XZ-C2) diameter 60 mm
- draaien met C en Y as en subspindle (XZ-C2Y) diameter 50 mm
- draaien met C en Y as en subspindle (XZ-C2Y) diameter 100 mm
- draaien met subspindle
- draaien met C en Y as, subspindle en B-as
- draaien met C en Y as en B-as
- draaien met boven en onder turret
- draaien met boven en onder turret en subspindle
- draaien met C en Y as met boven en onder turret en subspindle rond 50
- draaien met C en Y as met boven en onder turret en subspindle rond 100
- draaien met C en Y as met boven en onder turret
- draaien met C en Y as, B-as, onderrurret en subspindle
- carrousel draaien met C as (XZ-C)
- draaien met C- en Y-as, twee boven-turrets en één onder-turret diameter 45
- draaien met C- en Y-as, twee boven-turrets en één onder-turret diameter 60
